F&F czujnik ruchu DR – 06W

Opis

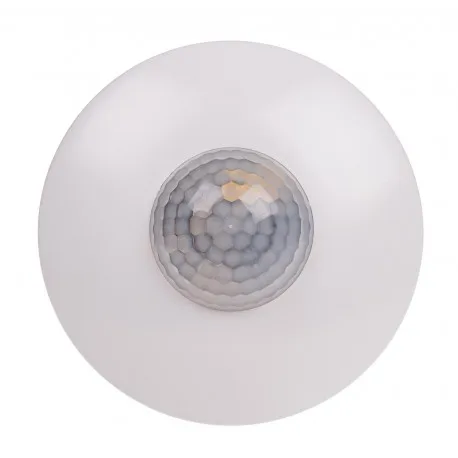

Sufitowy czujnik ruchu DR-06 W IP 40

Czujnik ruchu służy do automatycznego, czasowego załączania oświetlenia
w przypadku pojawienia się osoby lub innego obiektu w takich miejscach,
jak korytarze, podwórza, podejścia i podjazdy, garaże, itp.
Pasywny sufitowy czujnik ruchu z detekcją promieniowania podczerwonego
wykrywa przemieszczanie się źródeł ciepła znajdujących się w jego zasięgu.

Na skuteczność jego detekcji wpływają:
– ilość ciepła emitowanego poruszający się obiekt oraz temperatura otoczenia,
– wielkość poruszającego się obiektu,
– kierunek oraz prędkość ruchu.

Najmniejszą efektywność pasywny sufitowy czujnik ruchu wykazuje, gdy :
– temperatura poruszającego się obiektu jest zbliżona do temperatury
otoczenia (np. nasłonecznione pomieszczenie, kaloryfer w polu detekcji, itp.),
– obiekt porusza się z małą prędkością bezpośrednio w kierunku czujnika,
– rozmiary poruszającego się obiektu będą niewielkie w porównaniu z obszarem strefy detekcji.

W przypadku zamontowania sufitowego czujnika ruchu zbyt blisko załączanego
źródła światła, układ może się wzbudzać, tzn. czujnik samoczynnie będzie
załączał i wyłączał źródło światła. Należy odsunąć czujnik ruchu od załączanego
źródła światła na odpowiednią odległość.

Ze względu na specyfikę swojego działania sufitowy czujnik ruchu DR-06
może byś stosowany jako czujnik obecności. Posiada również automat zmierzchowy, zapobiegający załączeniu sterowanego oświetlenia w ciągu dnia.

Czujnik ruchu może pracować wewnątrz pomieszczeń oraz na zewnątrz
w miejscach, w których nie jest narażony na bezpośrednie opady deszczu
lub śniegu oraz na możliwość zabryzgania wodą lub inną cieczą obudowy
czujnika i jego punktów połączeń elektrycznych.

Dane techniczne:

Napięcie zasilania: 230 V AC
Maksymalny prąd obciążenia AC-1: 4 A
Czas wyłączenia: 3 s÷12 min. (±3 min.)
Próg aktywacji zmierzchowej: 10÷2000 Lx
Detekcja ruchu: 0,6÷1,5 m/s
Pole detekcji poziomej: 360°
Maks. regulowany promień detekcji: (h: 2.5 m, Temp. ˂ 24 °C) 5 m
Wysokość montażu czujnika: 2,5÷3,5 m
Moc podłączona lampy żarowe: 800 W
Moc podłączona lampy świetlówkowe: 400 W
Rodzaj detekcji: promieniowanie podczerwone
Przyłącze: zaciski śrubowe 1,0 mm²
Moment dokręcający: 0,25 Nm
Pobór mocy czuwanie/praca: 0,10 W/0,45 W
Temperatura pracy: -10÷40°C
Wymiary: Ø-115 mm, h-47 mm
Montaż: natynkowy
Stopień ochrony: IP40
